GSM Модуль управления шлагбаумом и воротами "ИПРО ШЛАГБАУМ"
ПРЕИМУЩЕСТВА ПРИБОРА
|
|
Прибор легко настраивается. Различные варианты настройки. |
|
|
Управление воротами, шлагбаумом одним звонком с телефона |
|
|
Добавление/удаление разрешенных номеров с телефонов администратора SMS сообщением |
|
|
Добавление/удаление разрешенных номеров с телефонов с компьютера с программы для настройки. |
|
|
До 5 номеров администраторов. Администратор имеет возможность добавлять и удалять номера пользователей. |
|
|
Память на 1024 номера пользователей. Управление только с записанных номеров. |
СТРУКТУРНАЯ СХЕМА РАБОТЫ
При входящем звонке с номера пользователя или администратора устройство подает кратковременный импульс (3 сек.) на блок автоматики шлагбаума для открытие ворот (шлагбаума).
Закрытие ворот или шлагбаума регулируется фото датчиками присутствия.
КАК ЭТО РАБОТАЕТ?
GSM модуль подключается к блоку автоматики 2 проводами.
Блок автоматики необходимо подключить к клеммам: - НРЗ и Общий, как показано ниже на примере подключения WIDES4KIT.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GSM ШЛАГБАУМ:
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
ПОЯСНЕНИЕ |
|---|---|---|
|
Количество выходов (Реле, перекидной контакт, максимальная нагрузка 10А/220В) |
1 (шт.) |
Используется для подключения к шлагбауму или воротам для подачи импульса |
|
Напряжение питания (В) |
1 (шт.) |
На каждую зону можно записать до 20 датчиков |
|
Число номеров телефонов администраторов |
5 (шт.) |
Администраторы могут добавлять/удалять основные номера телефонов |
|
Число телефонов пользователей |
1024 (шт.) |
С данных телефонов можно управлять воротами |
|
Емкость встроенного аккумулятора |
4,2В х |
Прибор может работать на аккумуляторе до 3 часов. (без питания контактор реле) |
|
Разъем для подключения антенны |
SMA |
При необходимости можно подключить внешнюю GSM антенну с кабелем 2,5 м |
|
Напряжение питания (В) |
12 В |
Можно питать от сетевого адаптера или внешнего блока питания 12В |
|
Ток потребления при питании 12 В (мА) |
50 (мА) |
Базовый блок |
|
Рабочий температурный диапазон (°С) |
-30°С +55°С |
Рабочий температурный диапазон (°С) - может работать в неотапливаемых помещениях |
|
Влажность (%) |
5% ... 85% |
Влажность без учета конденсации |
|
Габаритные размеры (мм) |
62 (д) х 67 (ш) х 31 (в) |
Размеры базового блока |
|
Масса (кг) |
0,55 (кг.) |
Без учета аккумулятора |

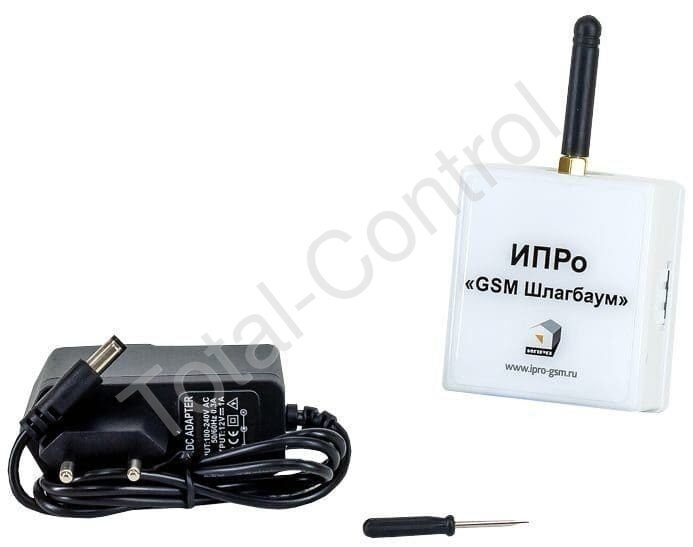

КОМПЛЕКТАЦИЯ ИПРО ШЛАГБАУМ
|
|
Базовый блок ИПРо Шлагбаум |
1 (шт.) |
|
|
Руководство по эксплуатации |
1 (шт.) |
|
|
Блок питания 12В х 1А |
1 (шт.) |
